Veamos cada uno de estos pasos com más detalle.

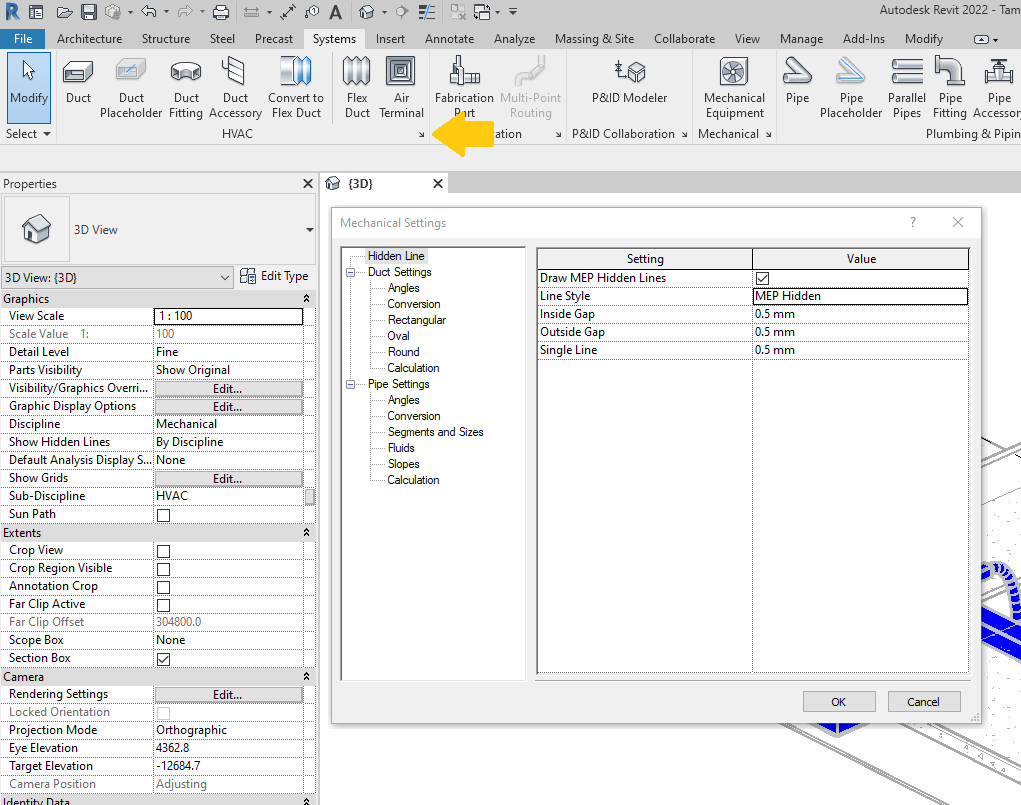

Lo primero es dirigirte a "Mechanical Settings" o "Configuraciones Mecánicas. La imagen anterior te muestra como acceder utilizando la interfaz. Otra opción en es utilices el atajo del teclado "MS".

Es en esta ventana donde deberás configurar las anotaciones básicas de los sistemas de ductería y tuberías mecánicas. Acá también podrás definir los tamaños típicos de ductos, el tipo de fluido que pasará por ellos e incluso las ecuaciones que gobernarán las pérdidas de presión.

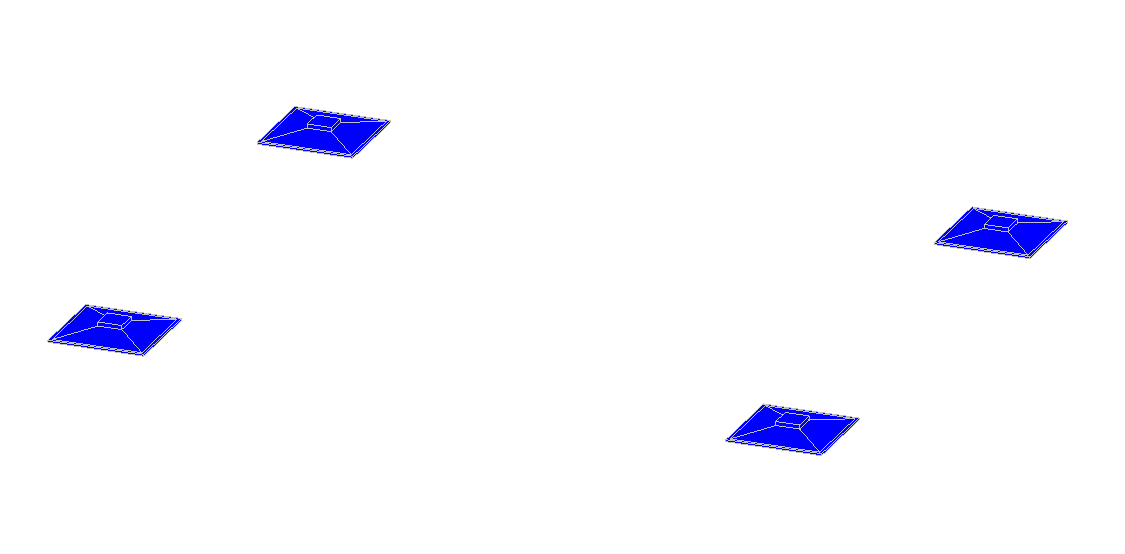

Ahora, debes crear los terminales del sistema de HVAC. Quizás te preguntes: "pero ¿los terminales no deberían colocarse al terminar?" Pues, el truco está en que empezamos de atrás hacian adelante. Ubicar primero los terminales antes de crear los ductos, te permitirá utilizar la herramienta de Revit para crear automáticamente la ductería.

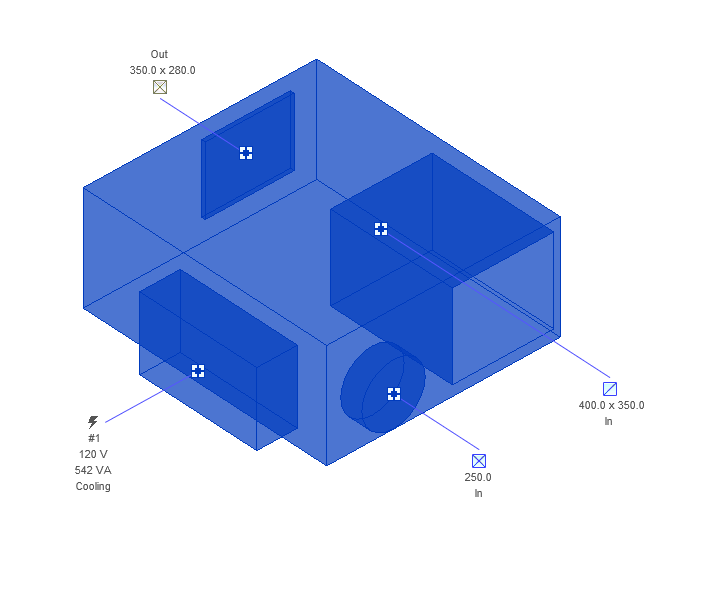

Lo que sigue es colocar el o los equipos mecánicos que suplirán a los terminales. En este paso debe tomar en cuenta el número de terminales a servir, así como el flujo de aire total resultante.

Te recomendamos que utilices las "Tablas de Planificación" de Revit para deteminar estas cantidades directo del modelo. Por cierto, este uno de los temas que tratamos a profundidad en el curso de Revit MEP - Instalaciones Mecánicas.

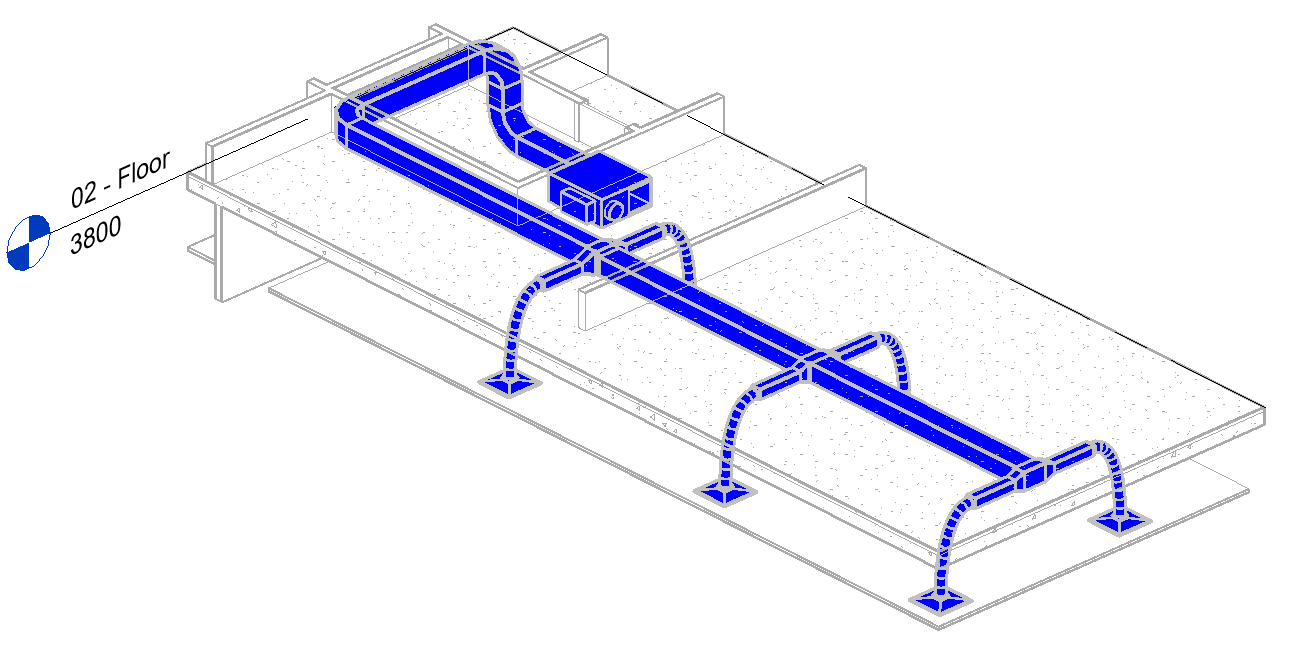

Por último, solo resta ubicar los ductos (rígidos o flexibles) del sistema. Si has seguido los pasos anteriores, podrás utilizar la herramienta de enrutamiento automático de Revit. Mediante la cuál podrás escoger en diversas opciones de ruta propuestas por el programa. Aunque siempre tendrás la opción de colocar los ductos a mano.
