Del CAD al BIM

Sep 6 / Félix Enzo Garófalo
Si estás relacionado con la industria de Arquitectura, Ingeniería y Construcción (AEC por sus siglas en Inglés) seguramente has escuchado hablar de BIM. Y si nunca los había escuchado, pues acabas de hacerlo en este párrafo ;)

Apesar de lo popular que se ha hecho el concepto de BIM en los últimos años, puede que muchos nos preguntemos: ¿Cuál es relamente la diferencia entre CAD y BIM? De esto precisamente hablaremos en este artículo.

Diferencia entre CAD y BIM

Para entender en que difieren estos dos conceptos, primero debemos entender claramente en qué consiste cada uno.

CAD son las siglas en Inglés para Diseño Asistido por Computador. También le podemos agregar otra "D" y tener Diseño y Dibujo Asistido por Computador. CAD es simplemente el uso de sistemas informáticos para ayudar con el diseño.  Un dato interesante es que, en el fondo, la herramientas BIM también son técnicamente programas CAD, con algo más. Sin embargo, el término "CAD" se utiliza más para programas de dibujo. Si hablamos de diseño de edificios, CAD utiliza básicamente una herramienta de dibujo, como AutoCAD, para crear líneas y arcos buscando representar el diseño de una edificación.

BIM son las siglas en Inglés para Modelado de Información de Construcción. Y se trata de un flujo de trabajo integrado basado en información coordinada y confiable sobre un proyecto desde el diseño hasta la construcción y la operación.

"Una metodología de trabajo colaborativa para la creación y gestión de un proyecto de construcción"
BuildingSmart International

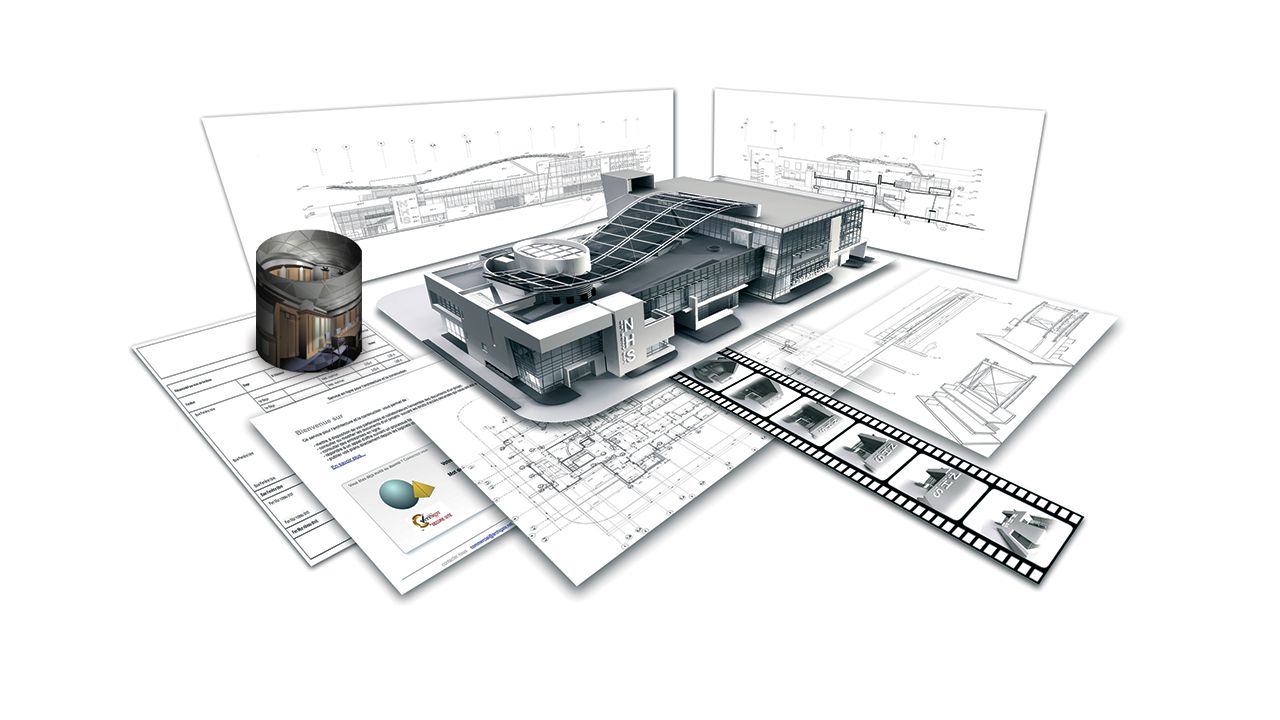

Para entender las diferencias entre ambos, mira la imagen anterior. Cuando utilizamos CAD básicamente nos concentramos en la creación de dibujos. Como los que vemos en los laterales y la parte inferior de la imagen. Cuando utilizamos BIM, nos enfocamos en crear un módelo, como el que se ve en la parte central de la imagen. En este último caso los dibujos se pueden generar de forma automática a partir del modelo. Esto ahorra tiempo porque realmente no tienes que dibujar nada dos veces. Es decir, no tienes que dibujar la misma pared en planta y luego en alzado y luego en un corte, y pare usted de contar. Con BIM, creamos los elementos en una vista y aparecen en todas las vistas en las que su visibilidad esté activada.

Además, BIM va más allá de la representación gráfica y se concentra en la información contenida en dicha representación al crear parámetros y campos que describen el comportamiento de los elementos. Los parámetros que están programados en los elementos se pueden usar fácilmente para crear etiquetas y tablas. Esto ahorra tiempo a la hora de actualizar los componentes del edificio y reduce los errores, ya que un componente siempre tendrá el mismo valor de parámetro en su etiqueta, sin importar la vista en que se muestre. Y respecto a la extracción de cantidades, esta tablas se actualizarán dinámicamente en función del modelo existente.

Finalmente, me gustaría hacer una nota final, Revit no es BIM. De este tema hablamos en profundidad en este otro artículo: "Qué es un software BIM". Revit fue diseñado para BIM, pero no cumple todos los aspectos de BIM. Para aplicar realmente BIM en necesario implementar procesos y estándares. Si te interesa saber más de esto, vísita nuestro curso de "Implementación BIM"
